以下是:安徽省芜湖市变频串联谐振耐压装置手持式配电终端测试仪专注生产N年的产品参数
以下是:安徽省芜湖市变频串联谐振耐压装置手持式配电终端测试仪专注生产N年的图文视频
【天正华意】以匠心打造多元场景产品，涵盖
无为微机继电保护测试仪、
三山电缆故障测试仪、
亳州便携式故障录波仪、
宿州励磁系统开环小电流测试仪、
安庆高压开关特性校准装置、
黄山TH-0301交直流仪表校验装置等。选购
变频串联谐振耐压装置手持式配电终端测试仪专注生产N年来安徽省芜湖市找
天正华意电气设备(芜湖市分公司)tianzh3611-83，我们是厂家直销,产品型号齐全,确保您购买的每一件产品都符合高标准的质量要求，选择我们就是选择品质与服务的双重保障。联系人:
杨经理-【18762195566】,地址:
[平度市平安路2号]。 安徽省,芜湖市 2022年，芜湖市实现地区生产总值4502.13亿元。其中，产业增加值179.25亿元，第二产业增加值2135.58亿元，第三产业增加值2187.30亿元，三次产业增加值比例为4.0:47.4:48.6。按常住人口计算，人均地区生产总值121630元。
变频串联谐振耐压装置手持式配电终端测试仪专注生产N年产品的真实面貌，远比文字描述来得丰富和生动。点击观看我们的视频，让产品自己为您讲述它的故事。
以下是:安徽芜湖变频串联谐振耐压装置手持式配电终端测试仪专注生产N年的图文介绍
天正华意电气设备(芜湖市分公司)制定了长期的发展战略规划，奉行“高品质、精工艺、重诚信、优服务”的经营理念，以打造成为国内【配电终端测试仪】品牌为企业为目标,形成了以“热情、诚恳、感恩、务实，”为核心的企业价值观，因彼此认同而携手并进，因文化融合而长足发展。为公司的稳定发展奠定了坚实的基础。公司市场定位清晰、技术不断创新、管理理念与国际同步。致力于为广大客户创造兼具高性价比与高品质服务的【配电终端测试仪】产品。天正华意电气设备(芜湖市分公司)愿与您共同努力，为推动【配电终端测试仪】行业加速发展而奋斗！
安徽芜湖变频串联谐振耐压装置?过压保护电压：设置试验电压的极限值，电压超过时自动终止试验，保护试验设备和被试品。一般设置比试验电压高10％。?过流保护系数：设置变频电源输出电流的值，一般设置为。短时间也可设置150％，主要是用于保护变频电源功率器件烧坏。?设置帮助：设置时一些提示帮助。?返回菜单：返回到主菜单，图2。?选择模式：当设置完试验参数时，不需返回到主菜单选择自动试验和手动试验，点击“选择模式”，即可选择是自动试验或手动试验，如图4。图4通用操作步骤正确按照接线示意图及相关要求连接试验回路，在现场设置试验警示标记，正确设置各项试验参数。1.自动试验：进入图2或图4界面，点击“自动试验”，进入下图5界面，点击“开始试验”，则自动进行调谐、升压、计时、降压。图 5界面依次如下：调谐图6为了更好地找到准确的谐振点，仪器在本功能下的调谐分为粗调和细调；两步，均为自动进行，只有完成了调谐，才自动进入到下一界面；因为是在低电压下的调谐，所产生的高压电压不会对被试品有任何的损害，所以请耐心等待。即使在不利的情况下，自动调谐的时间也不会超过3分钟！

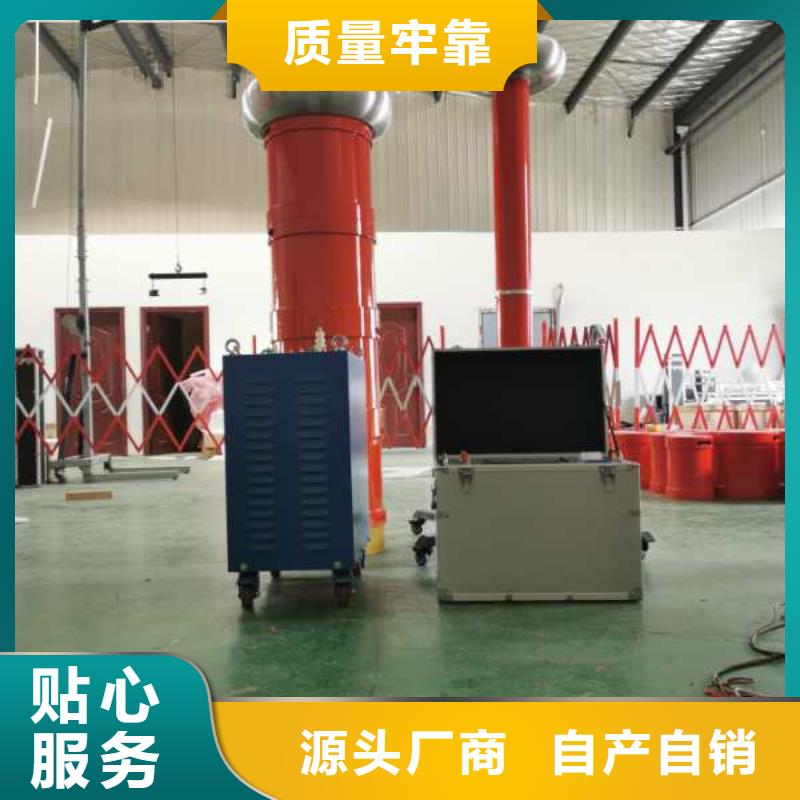

安徽芜湖变频串联谐振耐压装置TH--21840kVA/260kV变频串联谐振试验装置一、被试品对象及试验要求1、220kV/2500mm2电缆7.5km的交流耐压试验，电容量≤1.74uF，试验频率30-300Hz，试验电压216kV，试验时间60min。二、工作环境1.环境温度：－100C–500C；2.相对湿度：≤90％RH；3.海拔高度: ≤1000米；三、装置主要技术参数及功能1.额定容量：21840kVA；2.输入电源：三相380V电压，频率为50Hz；3.额定电压：260kV；4.额定电流：74A；5.工作频率：30-300Hz；6.装置输出波形：正弦波7.波形畸变率：输出电压波形畸变率≤1％；8.工作时间：额定负载下允许连续60min；过压1.1倍1分钟；9.温 升：额定负载下连续运行60min后温升≤65K；10.品质因素：装置自身Q≥30(f＝45Hz)；11.保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；12.测量精度：系统有效值1.5级；四、设备遵循标准GB10229-88 《电抗器》GB1094 《电力变压器》GB50150-2016 《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 《电力设备性试验规程》 GB1094.1-GB1094.6-96 《外壳防护等级》GB2900 《电工名词术语》GB/T16927.1~2-1997《高电压试验技术》五、装置容量确定设计四节电抗器，则单节电抗器为5460kVA/260kV/21A/48H，装置总容量为21840kVA。1、220kV/2500mm2电缆7.5km的交流耐压试验，电容量≤1.74uF，试验频率30-300Hz，试验电压216kV，试验时间60min。使用电抗器五节并联，则L＝48/4＝12H ，则：试验频率：f＝1/2π√LC＝1/(2×3.14×√12×1.74×10-6)＝34.83Hz试验电流：I＝2πfCU试 ＝2π×34.83×1.74×10-6×216×103＝82.25A。装置容量定为21840kVA/260kV，分四节电抗器，电抗器单节为5460kVA/260kV/21A/48H，使用电抗器串并联能满足上述被试品的试验要求。

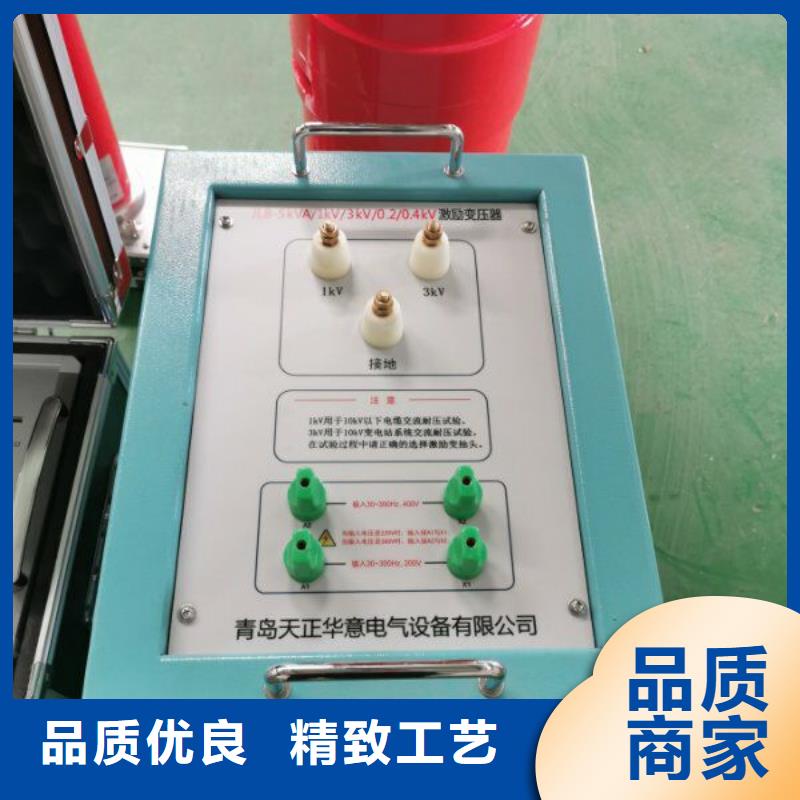

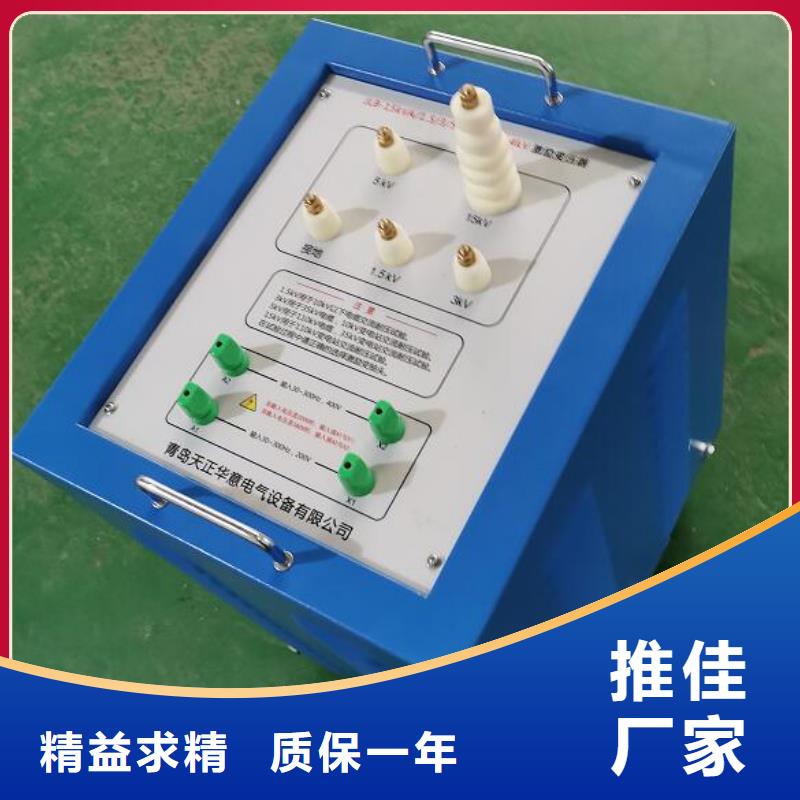

安徽芜湖变频串联谐振耐压装置系统配置及其参数1.激励变压器LB-420kVA/1.25/2.5/5kV/0.4kV 1台a)额定容量：420kVA；b)输入电压：0-400V，单相；c)输出电压：1.25/2.5/5kVd)结 构：油式；e)重 量：约3.5T；2.变频电源TH-420kW/380V 1台a)额定输出容量：420kWb)工作电源： 380±10％V（三相），工频c)输出电压：0 –400V，单相，d)额定输入电流：1050Ae)额定输出电流：1050Af)电压分辨率： 0.01kVg)电压测量精度：1.5％h)频率调节范围：30 – 300Hzi)频率调节分辨率：≤0.1Hzj)频率稳定度： 0.1％k)运 行 时 间：额定容量下连续60minl)额定容量下连续运行60min元器件温度≤65K；m)噪 声 水 平：≤50dBn)可实现以下功能1）变频电源的放置为纵向和横向，特别适合现场操作及观察；2）内外部具备特殊减震橡胶支撑脚和保护铝箱，可有效减缓运输中的颠簸震动和吊装时的冲击。保证了变频电源的长期稳定性和可靠性；3）参数显示：触摸或外接鼠标大屏幕液晶界面显示系统可显示谐振电压(即试验前设置的目标电压)、试验频率、测量频率、低压电压、低压电流、耐压时间、过压保护、过流保护、闪络保护、阶段升压及阶段计时、操作模式切换、电容，电感，频率互换计算、参数查询等, 还可显示频率曲线、电压曲线等可直观地判断当次试验谐振频率准确及稳定性；
安徽芜湖变频串联谐振耐压装置 系统配置参数(一)变频电源BPXZ-7.5kW 台1)额定输出容量：7.5kW2)工作电源：220/380±10％V（单/三相），工频3)输出电压：0–400V4)额定输入电流：18.75A5)额定输出电流：18.75A6)电压分辨率：0.01kV7)电压测量精度：1.5％8)频率调节范围：30–300Hz9)频率调节分辨率：≤0.1Hz10)频率稳定度：0.1％11)运 行 时 间：额定容量下连续60min 12)温 升：额定容量下连续运行60min元器件温度≤65K13)噪 声 水 平：≤50dB14)尺寸（长宽高mm）：400×280×40015)重 量：约10kg(二)激励变压器JLB7.5kVA/1.5/3/5kV/0.4kV 1台1)额定容量：7.5kVA2)输入电压：0-400V3)输出电压：1.5/3/5kV4)结 构：干式5)尺寸（长宽高mm）：450×330×4306)重 量：约50kg(三)高压电抗器DK-33.75kVA/27kV 4节1)额定容量：33.75kVA；2)额定电压：27kV3)额定电流：1.25A4)电 感 量：100H/单节5)品质因素：Q≥30 (f＝45Hz)6)结 构：干式7)尺寸（内径高mm）：?302×4358)重 量：约55kg(四)电容分压器FRC-1000pF/110kV 1套1)额定电压：110kV2)高压电容量：1000pF3)介质损tgσ≤0.5％4)分 压 比：2000：15)测量精度：有效值1.5级6)尺寸（内径高mm）：?120×10007)重 量：约8kg
今年在安徽省芜湖市购买变频串联谐振耐压装置手持式配电终端测试仪专注生产N年有了新选择，天正华意电气设备(芜湖市分公司)始终坚守以用户为中心的服务理念,将品质作为发展的基石。厂家直销,确保为您提供价格实惠且品质卓越的变频串联谐振耐压装置手持式配电终端测试仪专注生产N年产品。如需购买或咨询,请随时联系我们,联系人:杨经理-【18762195566】,地址:平度市平安路2号。
