买到天正华意电气设备(伊犁市分公司)tianzh3611,不仅仅是一个产品,它是我们与用户之间沟通的桥梁,是我们对用户承诺的体现。联系人:杨经理,地址:[平度市平安路2号]。

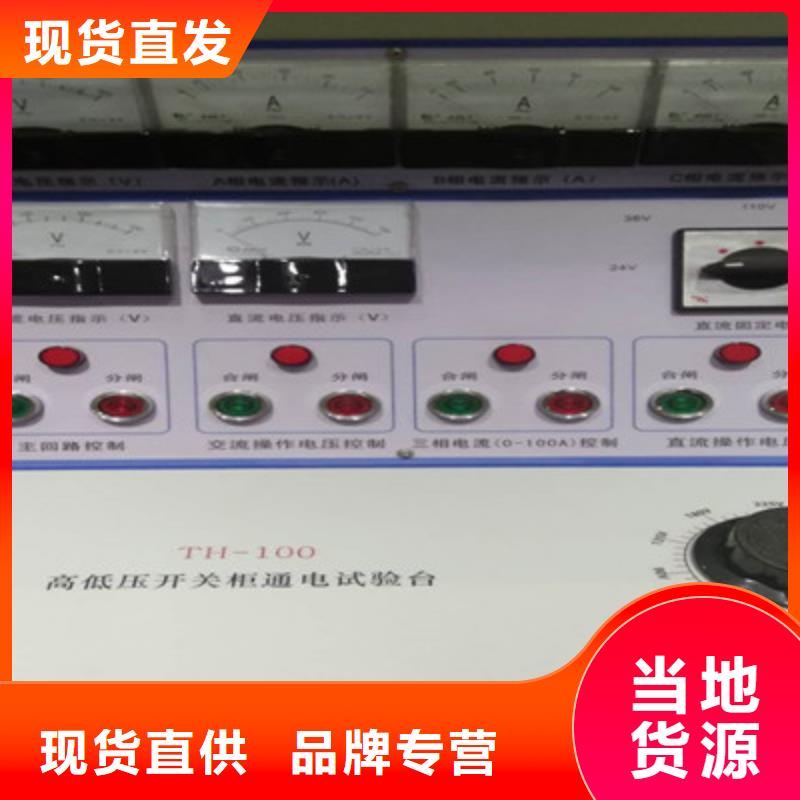

高低压开关柜通电试验台首先非常感谢您选择青岛天正华意电气设备有限公司的产品！我们将为您所购买的TH-II高压断路器磨合测试仪提供以下服务： 两年免费质保。注：人为损坏酌情处理。 本产品享受终生维修。 电话技术支持。 在使用本产品之前请您核对您的产品装箱清单：1、TH-II高压断路器磨合测试仪主机 一台2、电源线 一根3、测试线（一端已焊接好） 一套4、说明书、保修卡、合格证 一套在您使用本产品之前请您详细阅读说明书以及以下注意事项：1、连接好所有测试线后，检查没有问题再开电源。2、合分闸输出端不能短路。3、合分闸输出端不能串接电源。4、仪器内置可调电源为直流，当试品为交流时可使用外接电源，运行中请勿接通或断开外接电源。5、开关状态输入和辅助触点输入必须接空接点，不能外加电源。6、合分闸输出不能超过10A电流。当开关分合闸线圈电流大于10A时，必须外接辅助继电器或接触器。7、本产品运输时必须进行包装，包装箱内应垫有泡沫防震层。包装好的产品运输过程中不得置于露天车箱。仓库应注意防雨、防尘、防机械损伤。8、仪器应储存在环境温度-20℃～60℃，相对湿度不超过85％，通风，无腐蚀性气体的室内。存储时不应紧靠地面和墙壁。9、本仪器如长期不使用，要求每月开机通电一次（ 约二小时），以使潮气散发，保护元器件。

高低压开关柜通电试验台 软件的操作方法：1、接好线后双击计算机的控制软件图标 打开软件主界面。如图4图42、选择对应断路器磨合工位的串口号打开串口，（只有在次使用时需要选择串口并打开，以后电脑默认自动打开串口）3、根据实际断路器磨合需要可选择打开或关闭对应的工位，或者打开全部工位。4、选择对应断路器磨合工位的磨合方式，单分单合，合分 ，分合分。5、设置好对应断路器磨合工位的时间间隔，设置范围为0.1s — 25.5s。设置间隔时间时要考虑储能时间的长短。6、设置电源输出时间，设置范围为0.1s — 25.5s。设置时应大于开关的合分闸时间，弹簧机构一般设置为0.3s-1s，如果设置过长，当断路器发生拒分、拒合或辅助触点转换不到位时，合分闸线圈长时间通电，可能导致发热甚至烧毁。如果设置过短，可能会出现断路器拒分拒合现象。7、设置好对应断路器磨合工位需要磨合的次数，为65535次。8、点击运行开始磨合测试。磨合过程中可以暂停磨合，暂停磨合按暂停键，按暂停键磨合次数不清零，再磨合时点运行键会从上次磨合的次数开始计数；磨合过程中可以磨合，结束磨合时按停止键，按停止键时磨合次数自动清零，再次点运行键启动磨合时计数从零开始。9、当出现拒合、拒分、误合、误分、磨合结束时，系统自动切断电源输出，同时软件提示。

高低压开关柜通电试验台一直按“确定”退出并自动保存设置，设置好参数后系统自动保存断电不丢失。设置输出时间的目的有两个，1、是为了防止当辅助触点转换不到位时分合闸线圈长时间带电。2、当超出所设置的输出时间，还没有分闸或合闸，进行拒分拒合错误判断。输出时间如果设置过长，当断路器发生拒分、拒合或辅助触点转换不到位时，合分闸线圈长时间通电，可能导致发热甚至烧毁。如果设置过短，可能会出现断路器拒分拒合现象。当选择电保持，做重合闸实验时储能时间为每次重合闸的间隔时间。时间设置范围为0.01s-999.99s，磨合次数设置范围为0-999999次。选择磨合方式：按“↑”“↓”选择“参数设置” 如图4。，再按“确定” 进入图5，按“↑”“↓”选择“磨合方式”，再按“确定”键，进入图7，选择“合—分”磨合或“重合闸”磨合 、选择输出方式：按“↑”“↓”选择“输出方式” 如图4。再按“确定”键，进入图8电保持为继电器模式，只有一个合闸线圈，通电合闸断电分闸。机械保持为常规断路器模式，合分闸各一个线圈，合闸线圈通电合闸，分闸线圈通电分闸。5、辅助设置： 按“↑”“↓”选择“辅助设置” 如图4。再按“确定”键，进入图9，选择对应的方式检测常开：当选择检测常开时，辅助开关状态接线应接到常开触点。
