买到天正华意电气设备(红河市分公司)tianzh3611,不仅仅是一个产品,它是我们与用户之间沟通的桥梁,是我们对用户承诺的体现。联系人:杨经理,地址:[平度市平安路2号]。

高压开关测试仪安装时电子尺必须和动触头垂直，先拉出15mm左右的长度,确保合分闸时传感器不要应开关上下运动而拉坏。这类安装方法主要是ZN28开关或者是没有安装底盘的ZN63（VSI）等动触头裸露出来的真空开关。0.1mm电子尺和万向节 安装示意图360线旋转传感器安装方式：如密封式VS1、VD4开关，安装在开关两侧拐臂（主轴），把两侧白色密封盖拿掉，可看见梅花状的主轴，把专用接头套上即可，安装时保持水平状，再用万向支架固定。如下图：如果主轴不是梅花状的，就用下面方式安装，如下图：如果找不到拐臂，安装在分合指式针处，先把分合指式针卸掉，再把传感器连接头拧上去即可。户外真空开关及六氟化硫安装示意图：用连接件将角位移传感器安装在机构转轴上,再用万向节再固定。如下图：1mm直线传感器（油开关）传感器安装方法：传感器又名加速度传感器，在测量行程安装时，请吸附在断路器的动触头行程杆上，必须是直线运动，如安装在拐臂上进行旋转运转测量行程是错误的。如果是横向运动的，则把传感器固定在横杆上，但是传感器的正面要朝前进的方向。

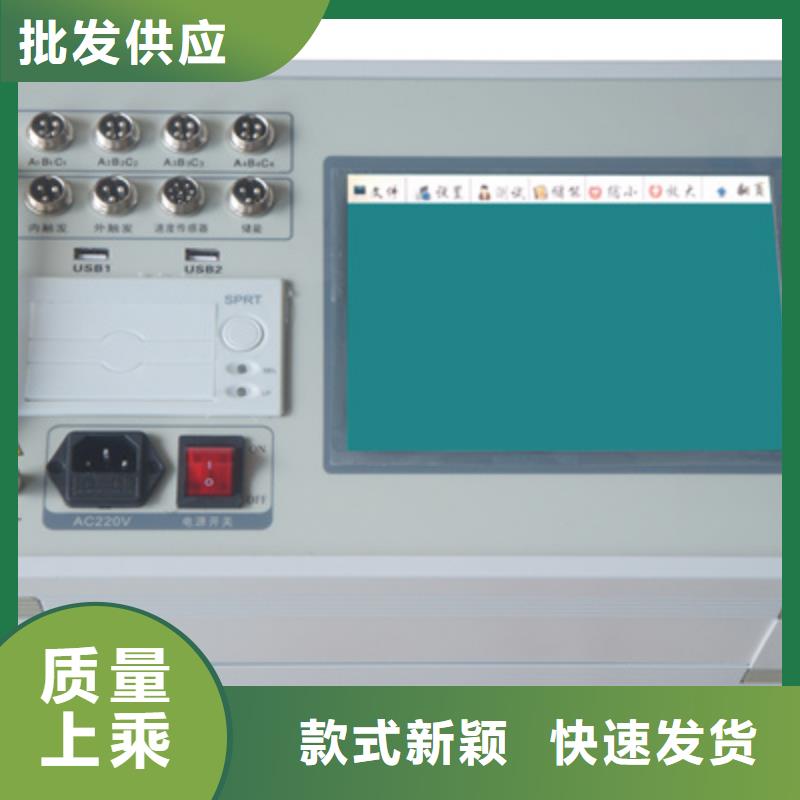

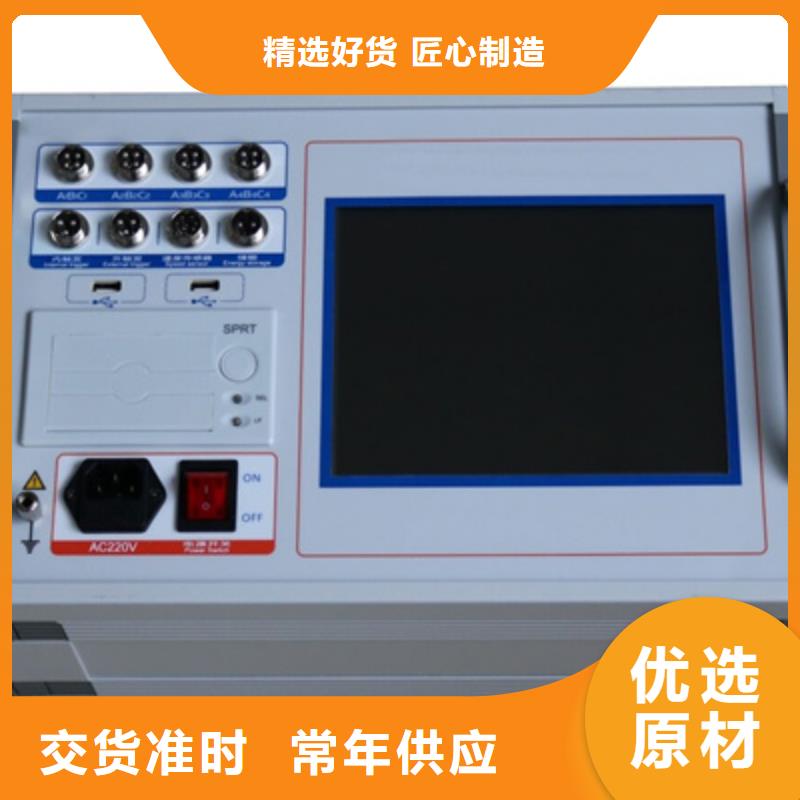

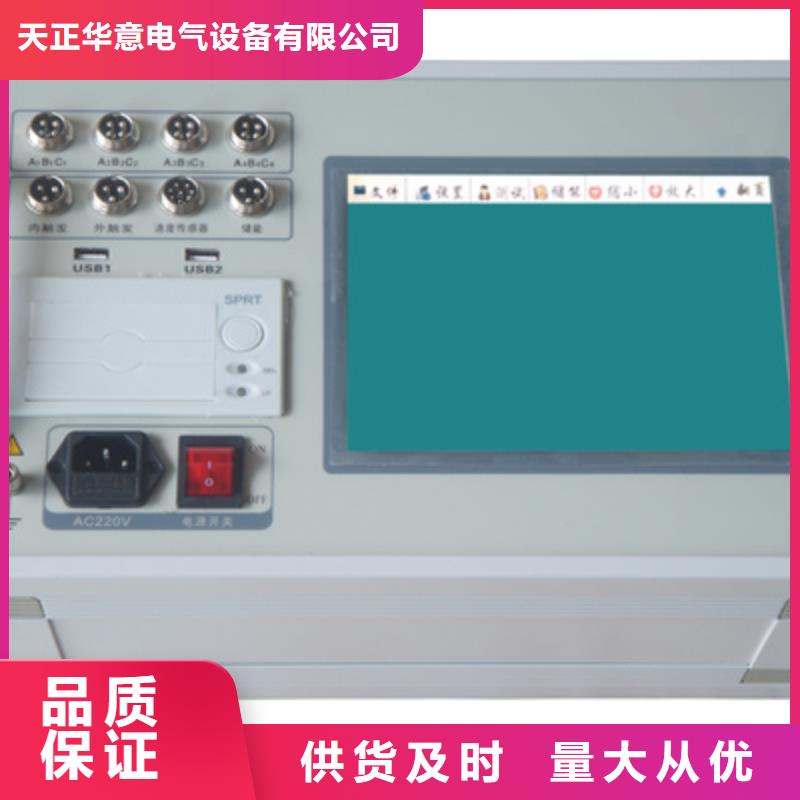

高压开关测试仪石墨测试通讯接口：测量石墨开关触头断路器专用。接地柱：现场做实验时，请先接好接地线。速度传感器接口：连接直线传感器和旋转传感器以及传感器的接口。打印机：现场打印所测量数据。触摸彩色液晶屏：触摸操作，参数设置、测量、数据等显示。六、断口线、合分闸控制、传感器安装方式：6.1.断口接线方式：该仪器共设二个断口测试输入接口，每个断口共四线，分别为A1(黄线)、B1(绿线)、C1(红线)接三相动触头端，GND(黑线)静触头（三相短接），总共可对六断口的断路器(开关)的测试取样。下图中以三断口和六断口断路器连接为例，断口测试输入接口都用上，连接方式为：A1、A2、接断口输入的黄线，B1、B2接断口输入绿线，C1、C2接断口输入红线，对于三相三断路器连接就只需用前一个断口测试信号输入接口，其中A1断口为主断口。（注：三断口，六断口断路器共一个公共地GND）合闸电阻断口接线示意图：石墨断路器接线示意图：双端接地测量法接线方式示意图：6.2内触发分合闸控制接线方法：现场试验时，如果采用仪器内部电源，合闸控制线（红色）、分闸控制线（绿色）、公共线（黑色）接入到仪器面板的“内触发”端口（航空插头）, 仪器 分＋、合＋、负 输出时，一般须接在辅助开关接点前（可有效保护线圈和仪器）

高压开关测试仪 使用仪器测试的部分图形及文本数据如下：⑴、合闸图形及文本数据：⑵、分闸图形及文本数据：⑶、重合闸的分合分图形及文本数据：九、测试现场常见技术问题及处理办法㈠、现场用仪器进行控制合、分闸操作时，开关不动作1、现场合、分闸控制接线不正确处理办法：找到现场控制柜的控制接线图，询问相关保护专业人员，分别找出合、分闸线圈和开关辅助接点，参见本说明书中的控制接线图重新接线。2、现场线圈负载过大或控制回路短路，仪器无法正常驱动，电源发出过载的蜂鸣声警告（四声后电源自动恢复）处理办法：①、对于电磁机构的开关，由于开关合闸线圈要求的驱动电流很大（高达100A或几百安），而仪器操作电源的带载能力为20A。致使负载过大，仪器无法正常驱动。这时请采用外触发方式，把合闸控制线接在合闸接线圈上，分闸控制线接在分闸线圈上，采集分合闸的电压信号（触发计时），直流或交流电均可。②、检查控制回路，保证回路畅通。3、检查仪器储能、分闸、合闸是否有直流输出处理方法：①、储能直流电压检查：请将万用表设置在直流1000V档位，将储能控制线红、黑色线分别接在万用表的红、黑线上。在储能界面进行测试，时间延长至3秒钟，按储能测试电压输出。如无电压输出，电源故障请 返厂维修。②、合闸直流电压检查：在仪器处在分闸状态进行检查（不接断口测试线 就是分闸状态，测试界面也会同样显示“分”字，如果A1断口显示是“合”字，表示此断口有故障，请切换到A2断口）。将分合闸控制线接在内触发航插上，请将万用表设置在直流1000V档位，将储能控制线红、黑色线分别接在万用表的红、黑线上。首先在设置菜单中将采集时间延长3秒钟，然后在测试菜单中选择电源联动，点击 开始测试菜单，电压输出。③、分闸直流电压检查：在仪器处在合闸状态下进行检查，将断口线的黄线和黑线夹在一起，再接控制线到内触发，其他的步骤和合闸电压检查一样。④、以上三种方法如果没有电压输出，请将仪器返厂检查维修。请不要自行打开仪器仪表，内部有高压输出危险。 ⑤、应对措施：如果没有直流输出，又急着做试验，请采用外触方式进行测量，完成后再返厂维修。
